Soportes ocultos para vigas 30 x 30 mm para conexión de vigas ciegas - Por juego

¿Está buscando una forma de conectar vigas a ciegas? Con este Metro de soportes ocultos para vigas, conseguirá fácilmente asegurar vigas con una conexión oculta a la viga principal. Este soporte invisible para vigas tiene un tamaño neto de 30 x 30 mm y, por lo tanto, es adecuado para vigas de 4,5 x 9 cm, 5 x 10 cm y 5 x 15 cm. El soportes de vigas viene completo con tornillos y consta de 2 partes. Debido a la facilidad de montaje de este Set, los conectores para vigas ocultas son muy utilizados en la construcción de estructuras de madera.

¿Cómo se monta el soporte de vigas ocultas?

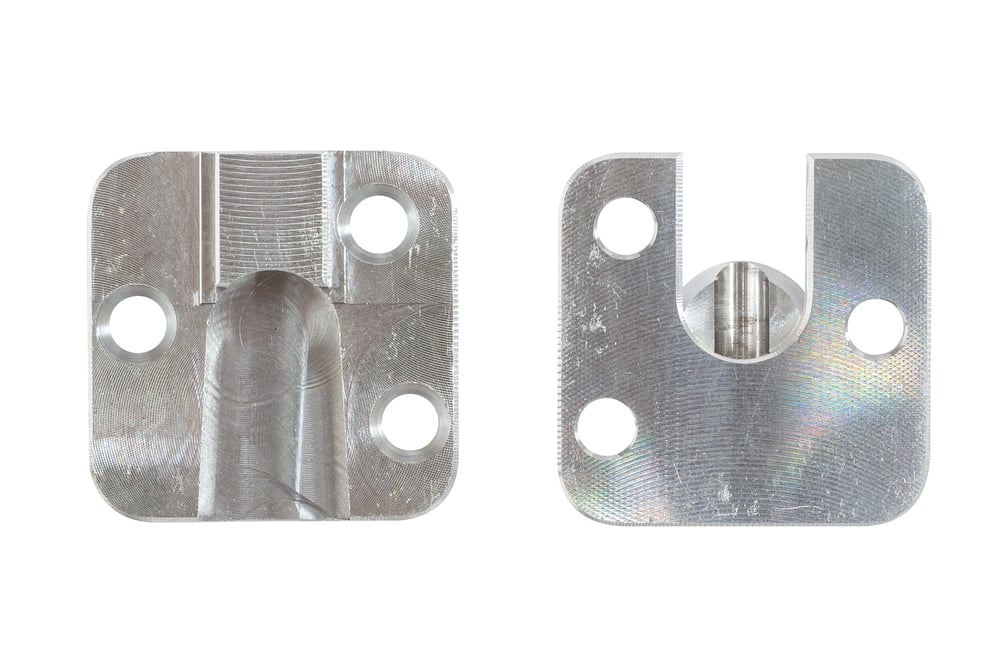

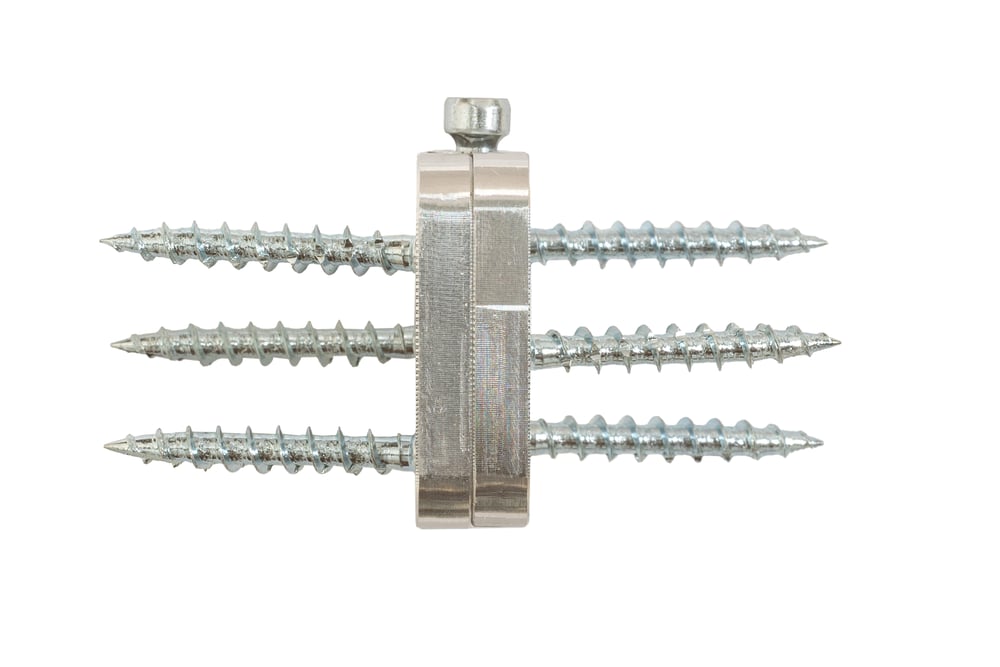

Este Set para vigas ocultas consta de 2 componentes (1 macho y 1 hembra), 1 tornillo de 4,2 x 26 mm, para unir estos componentes, y 6 tornillos de 4,0 x 30 mm. Los tornillos Galvanizados tienen un accionamiento Torx 15. En la viga maestra se coloca el Conector hembra. Determina dónde quieres colocar el travesaño y atornilla el conector contra la parte superior del travesaño (ver foto 3).

A continuación, atornilla el componente macho en la cabeza del travesaño. También debes atornillar éste contra la parte superior de la viga. Ahora puede fijar los conectores de las vigas con tornillos de 4,2 x 26 mm.

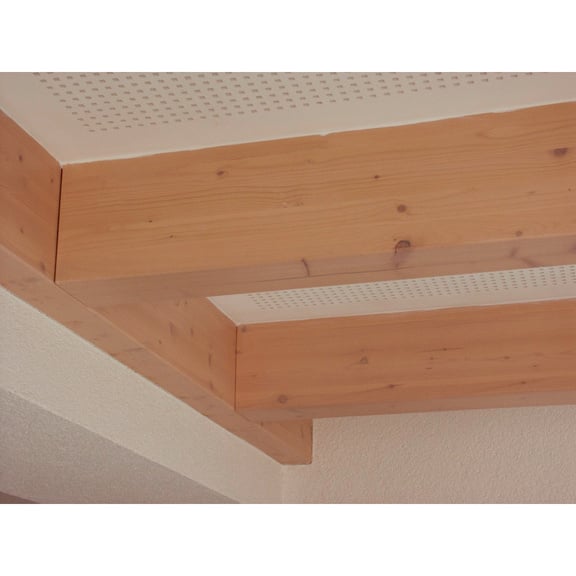

Consejo: Para obtener el mejor resultado final, recomendamos fresar las vigas aproximadamente 4 mm. De este modo, los conectores de viga desaparecerán en la viga, por lo que no los verá desde el exterior. También notará que si fresa los soportes de vigas Blind, la vigueta se une perfectamente a la viga principal.

.

¿Cuánta capacidad de carga tiene esta fijación de viga ciega?"

La imagen de la derecha muestra cómo se indica la dirección de la carga mediante las abreviaturas. F1 indica la capacidad de carga hacia abajo, F2 indica la capacidad de carga lateral, F3 indica la capacidad de carga de la viga principal y F4 indica la capacidad de carga de los tornillos que unen los dos componentes.

A continuación se muestra una tabla resumen que muestra la capacidad de carga de este conector de madera oculto.

No es posible Asegurar esta conexión de viga directamente a un Hormigón o ladrillo Paredes. Si desea Montar este artículo en tales paredes, le recomendamos que primero coloque una viga de madera en la pared usando un perno de anclaje o tacos de golpe xxl. A continuación, puede asegurar el soportes de vigas a esta viga. Los tornillos son de 30 mm de largo e incluyendo el fresado, acabará con una viga de unos 35 mm de grosor.

¿Está buscando un soportes ocultos para vigas con más capacidad de carga? Eche un vistazo a todos nuestros soportes de vigas invisibles.

Pedir conexión de madera oculta

Pedir este Set súper práctico para conectar vigas a ciegas. El Set viene completo con tornillos. Un Set es adecuado para montar una viga transversal a una viga principal. Las empresas de construcción, los jardineros y los comerciantes de madera se benefician de ventajas adicionales con una cuenta de empresa. Piense en descuentos, una persona de contacto fija y un historial de pedidos claro.

¿Esta conexión de viga oculta no es exactamente lo que está buscando? Echa un vistazo a todos nuestros soportes de vigas. Wovar normalmente también suministra soportes de vigas con pestaña, soportes de vigas sin pestaña y soportes para vigas.
