Soportes ocultos para vigas 50 x 100 mm para conexión de vigas ciegas - Por juego

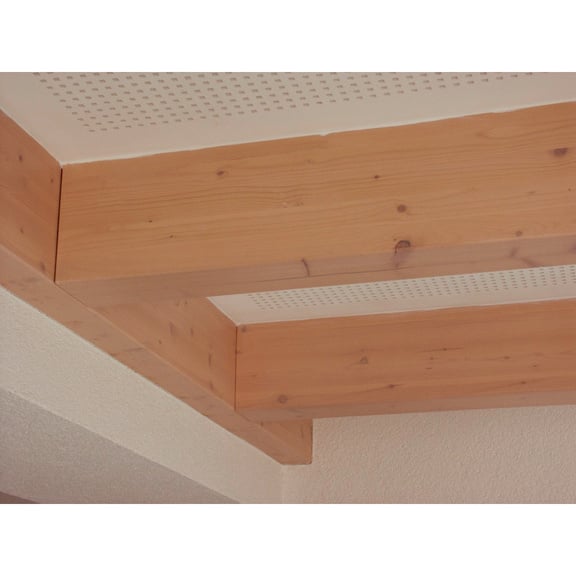

¿Le gustaría unir sus vigas a ciegas? Con estos soportes ocultos para vigas de 50 × 100 mm conseguirá conectar a ciegas sólo vigas de al menos 60 mm de ancho y 120 mm de alto. Por ciega, por supuesto, entendemos una conexión oculta. Frutos secos invisibles tampoco son realmente invisibles, con esto queremos decir que no se ve el sistema de conexión al montar la viga sobre la viga principal. Esto asegura un acabado super bonito y un aspecto profesional para su Marquesinas, cocheras o casa de verano.

El tamaño neto de este soportes ocultos para vigas es de 50 × 100 mm. Debido a que el sistema debe ser fresado en la cabeza de su viga, es importante que utilice estos soportes de vigas Blind para vigas de al menos 60 mm de ancho y 120 mm de alto. A menudo, estos conectores de viga se utilizan en combinación con madera de alerce de 63x175 mm y vigas de abeto de 7,5 × 17,5 / 7,5 × 22,5 / 7,5 × 20 / 7,5 × 27,5 × 7,5 × 25. Por supuesto, también se pueden utilizar vigas de 63 × 160 mm. Siempre y cuando la anchura sea de al menos 60 mm y la altura de al menos 120 mm.

PET

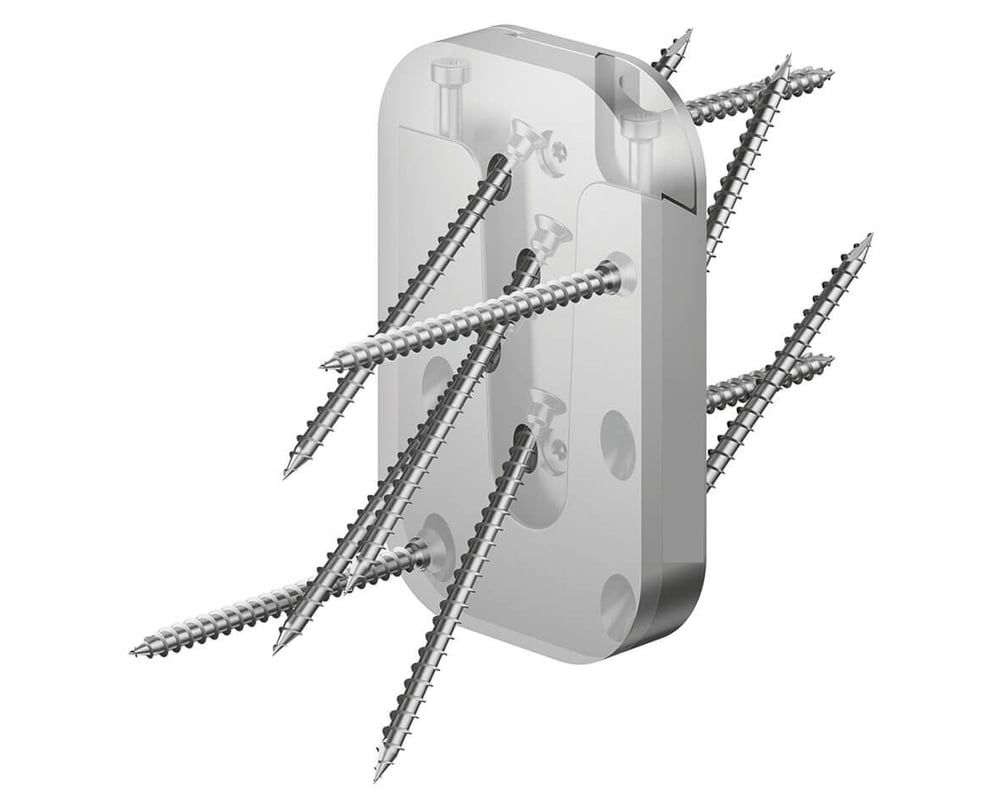

Los soportes de vigas para unión ciega se suministran con los tornillos correspondientes. Por lo tanto, no es necesario adquirirlos por separado. El propio soportes de vigas consta de 2 partes separadas. Usted desliza estos 2 llamados discos juntos después de montarlos en sus vigas. Debido a que las fijaciones de vigas ciegas son fáciles de Montar, también se utilizan ampliamente para la construcción de entramados de madera.

Cómo Montar viguetas de madera ocultas

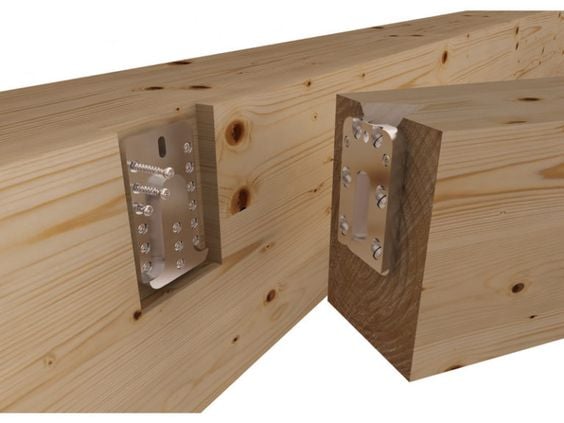

Este Set de fijación de vigas ciegas consta de 2 componentes (1 macho y 1 hembra), 2 tornillos de 4,2 × 26 mm para sargentos y 18 tornillos de 4,0 × 60 mm. Los tornillos Galvanizados tienen un accionamiento Torx 15. En la viga maestra se coloca el Conector hembra. Se determina dónde se quiere colocar el travesaño y se atornilla el Conector contra la parte superior de la viga (ver foto 3).

A continuación, tornillas el componente macho en la cabeza del travesaño. También debe atornillar este contra la parte superior de la viga. Ahora puede utilizar los tornillos de 4,2 × 26 mm para unir los conectores de las vigas.

Consejo: Para obtener el mejor resultado final, recomendamos fresar las vigas aproximadamente 6 mm. De este modo, los conectores de viga desaparecerán en la viga, por lo que no los verá en el exterior. También observará que si fresa los soportes de vigas ciegos, el travesaño encaja perfectamente con la viga principal.

¿Cuánta capacidad de carga tiene este soportes ocultos para vigas?

En la imagen de la derecha, puedes ver cómo se indica la capacidad portante mediante las abreviaturas. F1 representa la resistencia a la carga hacia abajo, F2 representa la resistencia lateral, F3 representa la resistencia lejos de la viga principal y F4 representa la resistencia del tornillos que conecta los 2 componentes.

A continuación se muestra una tabla de fácil lectura que muestra la resistencia a la carga de este conector de madera oculto.

Esta conexión de viga ciega sólo puede colocarse sobre madera, por lo que no es posible montar la conexión de viga directamente sobre un muro de hormigón. Si desea Montar la conexión de viga a una Paredes, es mejor Montar primero una viga de madera a su Paredes usando un pernos de anclaje o un tacos de golpe xxl. A continuación, puede Asegurar la conexión de la viga ciega a esta viga. La viga debe tener unos 40 mm de grosor, ya que los tornillos son de 26 mm de largo y el fresado en el interior requiere unos 6 mm.
